0.4英寸二位半白\绿光数码管
- 咨询热线：15626546861
-
-
产品详情
-
联系我们
1. 0.4英寸二位半白\绿光数码管特征描述（Character & Description）
v 字节高度为 0.4 英寸（10.2mm）
v 本产品使用芯片发光颜色为高亮蓝色、绿色v 封装方式为灌胶型、黑面白胶 6#荧光膜
v 可连续扫描驱动各字节
v 满足低能耗需求v 良好的显示效果、宽视角
v 固态封装，稳定性高
v 建议用定电流方式驱动，安装使用时注意防静电
2. 0.4英寸二位半白\绿光数码管极限参数（Limit Parameters）：
| 参数 | 符号 | 额定参数 |
|
脉冲电流 (1/10 秒、10KHZ) |
Ifp | 60mA |
| 直流电流 | If | 20mA |
| 反向电压 | Vr | 5V |
| 工作温度 | Topr | -25 to +85℃ |
| 储藏温度 | Tstg | -25 to +85℃ |
|
焊接温度: 1/16 英寸焊锡停留时间最长 5 秒 |
260℃ |
3. 0.4英寸二位半白\绿光数码管光电特性（Optical & Electronics Characteristic）：
| 参数 | 符号 | 条件 | 平均值 | 最大值 | 单位 |
| 正向电压 | VF | IF=20mA | 2.7 | 3.5 | V |
| 反向漏电流 | IR | VR=5V | --- | 10 | uA |
| 发光强度 | IV | IF=20mA | 9 | 10 | mcd |
| 波长 | λP | IF=20mA | 460 | 462.5 | nm |

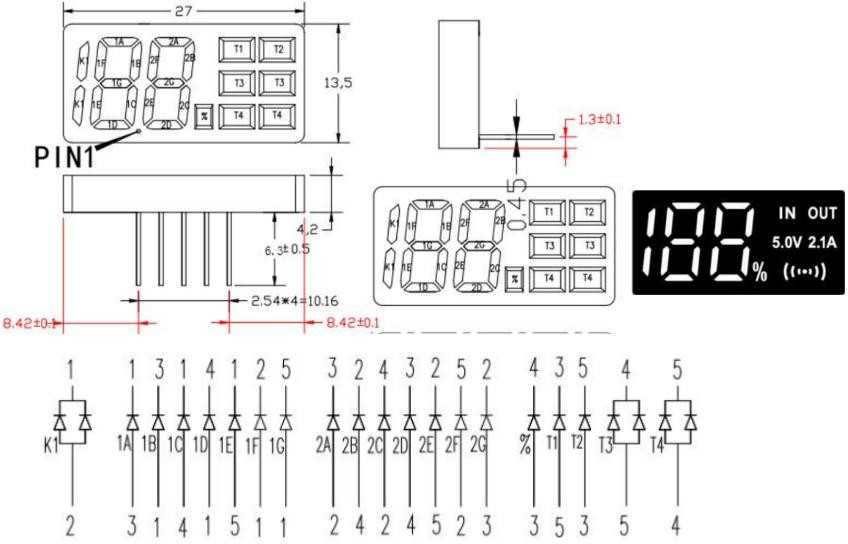

4.外形尺寸规格:（Mechanical Outline）(未注尺寸公差Unspecified Tolerances is: X±0.2 发光颜色：白色、绿色。
5.0.4英寸二位半白\绿光数码管保存和焊接条件（Storage & Soldering Condions）:
● 注意保存，保存条件不好时，会降低膜片与反射壳（导光板）的粘附力。推荐保存条件为：温度 25℃±10℃，湿度 65℃ CRH±20℃CRH
● 焊接温度 260℃±5℃，焊接时间小于 3 秒，烙铁功率小于 30W。
● 焊接点应离产品实体大于
| 判定类别 | 判定范围 | MAJOR | MINOR | |||
|
成检验判定 标准 |
外观 检验 |
A. B. C. D. |
膜纸：不齐、贴歪≥0.25mm。引脚氧化或掉铜皮、或不按要求上锡披峰。 条形歪斜、松脱、脚短/长、 膜纸变形、翘起。 产品弯曲、变形、划伤、毛刺。 |
A. B. |
膜纸不齐导致露出或超宽0.25mm 内进 0.25mm 以下， 0.15mm 以上；脏、皱等。 产品反面非有效发光区域有手印、水渍印。 |
|
|
尺检 |
寸验 |
A. B. |
长、宽、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 膜纸过大在 0.25mm 以上。 |
A. B. |
虚边、毛刺等引起的尺寸超差在 0.2mm 以下 ,0.1mm 以上。 小于严重缺陷的尺寸超差。 |
|
|
功发效 检 |
能光果 查 |
A. B. C. |
管芯发光颜色不符合图纸要求。 闪亮、颜色/色差、暗光、暗 带与样板相差较大。 膜纸漏光直径≥0.25。 |
A. B. |
轻微色差、暗光、暗带、暗斑。 两端部发光不均匀。 |
|
0.4英寸二位半白\绿光数码管引脚图
订购：0.4英寸二位半白\绿光数码管
-
、
