产品说明:
产品名称: LED数码管
产品型号: ZB2353W
规格摘要:TYPE:0.25寸2 位半白光
发光颜色(Emitted Color):白色 外观颜色(Lens Color):黑黄

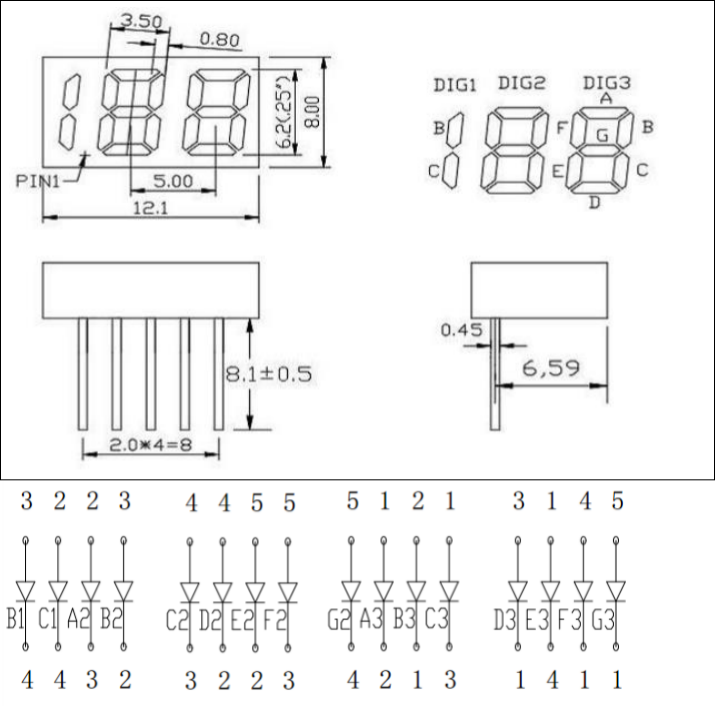

外形尺寸(Size):12*8*4mm
极限参数(Absolute Maximum Ratings) |
|
建议使用驱动检测
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*焊接温度(Lead Sodering Temperature):260℃ for 3 seconds *当工作温度高于 25℃时, Ifm,Ifp 和 Id 必须降低;电流降低率是-0.36mA/℃(直流驱动),或-0.86mA/℃(脉冲驱 动)功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件 Ifm 或 Ifp 的 60%。 When operation temperature above 25℃,the Ifm Ifp &Pd must bederated ,the Curent derating is-0.36mA/℃ for DC drive and –0.86mA/℃ for Pulse drive, the power dissipation is -0.75mw/℃. The product working current must not more than the 60% of the Ifm or Ifp according to the working temperature. 光电特性(Optical-Electrical Characteristic) 建议使用驱动检测
|
5.保存和焊接条件(Storage & Soldering Condions):
·Store with care. Storing the units in bad condition ·注意保存,保存条件不好时,会降低膜片与反射壳(导光板) 的粘附力。
will cause the reflector sheet and decrease it's 推荐保存条件为:温度 25℃±10℃
adhesive power.Storage the products under the 湿度 65℃CRH±20℃CRH
condition:temperature(25℃±10℃ and humidity
(65℃ CRH±20℃ CRH) our recommendation.
·The Soldering Temperature is 260±5℃ and Soldering · 焊接温度 260℃±5℃,焊接时间小于 3 秒,烙铁功率小 于 30W。
time should be less than 3 sec,and soldering iron
Power should be less than 30w.
·The soldering point should be farther than 1.6mm ·焊接点应离产品实体大于 1.6mm。
from boby.
外观判定条件:
6 .外观目测条件: 40w 日光灯作光源与产品相距约 1 米(环境亮度 200Lux)检测者与产品视距为 25—30cm。
标准:黑. 白点大小为 0.1≤ф<0.15 最多允许有 3 个,且间距必须大于 1cm,
黑. 白点大小为 0.15≤φ<0.20 最多允许有 2 个,且间距必须大于 1cm.
黑. 白点大小为 0.2≤ф<0.25 最多允许有 1 个,划伤Φ≤0.1mm,长度<1mm,最多允许 1 条; 面花、膜 纸花,当产品不反光,且发光效果不见该缺陷时,则可接受。
7 .发光效果检验条件:在环境亮度<9Lux 的条件下目测, 视距应在 25—30cm。
标准: 黑. 白点大小为 0.1≤ф<0.15 最多允许有 3 个,且间距必须大于 1cm,
黑. 白点大小为 0.15≤φ<0.20 最多允许有 2 个,且间距必须大于 1cm,
黑. 白点大小为 0.2≤ф<0.25 最多允许有 1 个,划伤Φ≤0.1mm,长度<1mm,最多允许 1 条;面花,膜纸 花, 当产品不反光,且发光效果不见该缺陷时,则可接受。
尺寸检测条件:依据图纸,使用计量卡尺,注意检测人为误差。
电性能检测条件:依据图纸, 工艺, 在额定工作电压或恒定的电流下, 执行《QA 成品检验方法》功能的 相关内容, 带针脚产品须作 5PCS 上锡实验。
订购:LED数码管2353W白光小188
-
、
