两位半LED数码管XE2342BW
- 咨询热线：15626546861
-
-
产品详情
-
联系我们
1. 两位半LED数码管XE2342BW特征描述（Character & Description）
型号（PART NO.）: XE2342BW
发光颜色（Emitted Color）：白光
外观颜色（Lens Color）：黑、白两色
外形尺寸（Max Size）：如结构尺寸图所示
外观颜色（Lens Color）：黑、白两色
外形尺寸（Max Size）：如结构尺寸图所示
v 字节高度为 0.24 英寸（6.2mm）
v 本产品使用芯片发光颜色为高亮全蓝色、共阳v 封装方式为灌胶型、黑面白胶 荧光粉、透明膜贴
v 可连续扫描驱动各字节
v 满足低能耗需求
v 良好的显示效果、宽视角
v 固态封装，稳定性高
v 建议用定电流方式驱动，安装使用时注意防静电
2. 两位半LED数码管XE2342BW极限参数（Limit Parameters）：
| 参数 | 符号 | 额定参数 |
| 脉冲电流 (1/10 秒、10KHZ) | Ifp | 80mA |
| 直流电流 | If | 20mA |
| 反向电压 | Vr | 5V |
| 工作温度 | Topr | -25 to +85℃ |
| 储藏温度 | Tstg | -25 to +85℃ |
| 焊接温度: 1/16 英寸焊锡停留时间最长 5 秒 | 260℃ |
光电特性（Optical & Electronics Characteristic）：
| 参数 | 符号 | 条件 | 平均值 | 最大值 | 单位 |
| 正向电压 | VF | IF=20mA | 2.6 | 3.5 | V |
| 反向漏电流 | IR | VR=5V | --- | 20 | uA |
| 发光强度 | IV | IF=20mA | 20 | 21 | mW |
| 波长 | λP | IF=20mA | 460 | 462.5 | nm |
3.两位半LED数码管XE2342BW结构尺寸（Mechanical Outline）:
(未注尺寸公差 Unspecified Tolerances is: ±0.2 发光颜色：白光 )

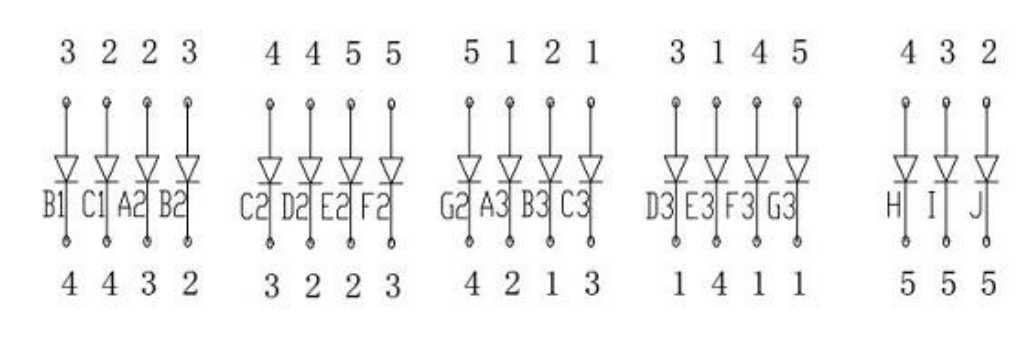

4.两位半LED数码管XE2342BW电路图（Circuit Diagram）:
5.两位半LED数码管XE2342BW《QA成品检验方法》：
1. 外观判定条件
外观目测条件：40W 日光灯作光源与产品相距约 1 米（环境亮度）200Lux）检测者与产品视距为 25-30cm。标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm,
黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
发光效果检验条件：在环境亮度＜9Lux 的条件下目测，视距应在 25-30cm 。
标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm, 黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。
电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA 成品检验方法》功能的相关内容，带针脚产品须作 5PCS 上锡实验。
| 判定类别 | 判定范围 | MAJOR | MINOR | |||
| 成检验判定 标准 | 外观 检验 | A. 膜纸：不齐、贴歪≥0.25mm。 B. 引脚氧化或掉铜皮、或不按要 求上锡披峰。 C. 条形歪斜、松脱、脚短/长、膜纸变形、翘起。 D. 产品弯曲、变形、划伤、毛刺。 | A. B. | 膜纸不齐导致露出或超宽0.25mm 内进 0.25mm 以下， 0.15mm 以上；脏、皱等。 产品反面非有效发光区域有手印、水渍印。 | ||
| 尺检 | 寸验 | A. B. | 长、宽、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 膜纸过大在 0.25mm 以上。 | A. B. | 虚边、毛刺等引起的尺寸超差在 0.2mm 以下 ,0.1mm 以上。 小于严重缺陷的尺寸超差。 | |
| 功发 效检 | 能光 果查 | A. B. C. | 管芯发光颜色不符合图纸要求。 闪亮、颜色/色差、暗光、暗带与样板相差较大。 膜纸漏光直径≥0.25。 | A. B. | 轻微色差、暗光、暗带、暗斑。 两端部发光不均匀。 | |
两位半LED数码管XE2342BW引脚图
