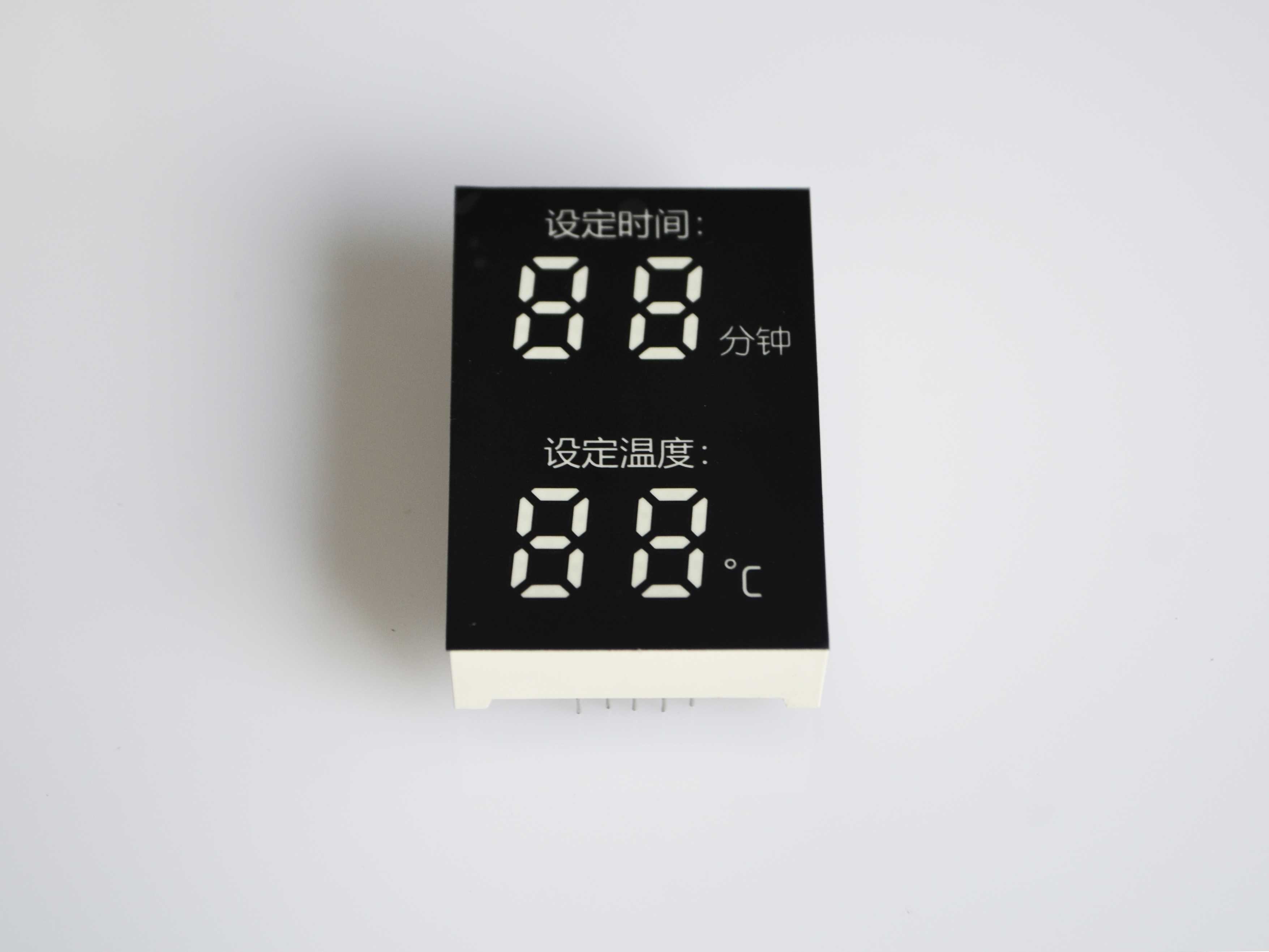

led数码管XE4632BW白光
- 咨询热线：15626546861
-
-
产品详情
-
联系我们
产品说明书型号（PART NO.）: XE4632BW
1.数码管XE4632BW白光说明（Description）：
发光颜色（Emitted Color）：白光、共阳
外观颜色（Lens Color）：黑、白两色
外形尺寸（Max Size）：如结构尺寸图所示
极限参数（Absolute Maximum Ratings） 建议使用驱动检测
| 参数（Parameter） | 单位（Symbol） |
极限值 （Maximum Rating） |
单位（Unit） |
| 功耗 （Power Dissipation） | Pd | 42 | mW |
| 脉冲电流（Peak Forward Current） | Ifp | 65 | mA |
| 直流电流（Continuous Forward Current） Forward )Current | Ifm | 20 | mA |
| 反向电压（Reverse Voltage） | VR | 5 | V |
| 工作温度（Operating Temperature Range） | Topr | -40 → +85 | ℃ |
| 储藏温度（Storage Temperature Range） | Tstg | -40 → +100 | ℃ |
| 静电电压（Static Voltage） | Var | V |
*焊接温度（Lead Sodering Temperature）：260℃ for 3 seconds
*当工作温度高于25℃时，Ifm,Ifp和Id必须降低；电流降低率是-0.36mA/℃（直流驱动），或-0.86mA/℃
（脉冲驱动）功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。
For operation above 25℃, The Ifm Ifp & Pd must be derated, the Curent derating is –0.36mA/℃ for DC
drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current
must not more than the 60% of the Ifm or Ifp according to the working temperature.
2.数码管XE4632BW白光光电特性（Optical-Electrical Characteristic） 建议使用驱动检测
| 参数（Parameter） |
测试条件 （Test CONDITING） |
单位（Symbol） | Min | Type | Max | 单位（Unit） |
| 发光强度 （Luminous Intensity） | IF=10mA | Iv | 20 | 22 | Mcd | |
| 正向电压 （Forward Voltage） | IF=10mA | VF | 2.8 | - | 3.3 | V |
| 反向电流 （REVERSE Current） | VR = 5V | IR | - | 10 | uA | |
| 波长 （Peak Wavelength） | IF=10mA | λp | 460 | - | 462 | nm |
| 带宽 （Spectral Bandwidth） | IF=10mA | △λ | - | 40 | - | nm |
| 查看角度 （View Angle） | IF=10mA | 2θ1/2 | - | 60 | - | Deg. |

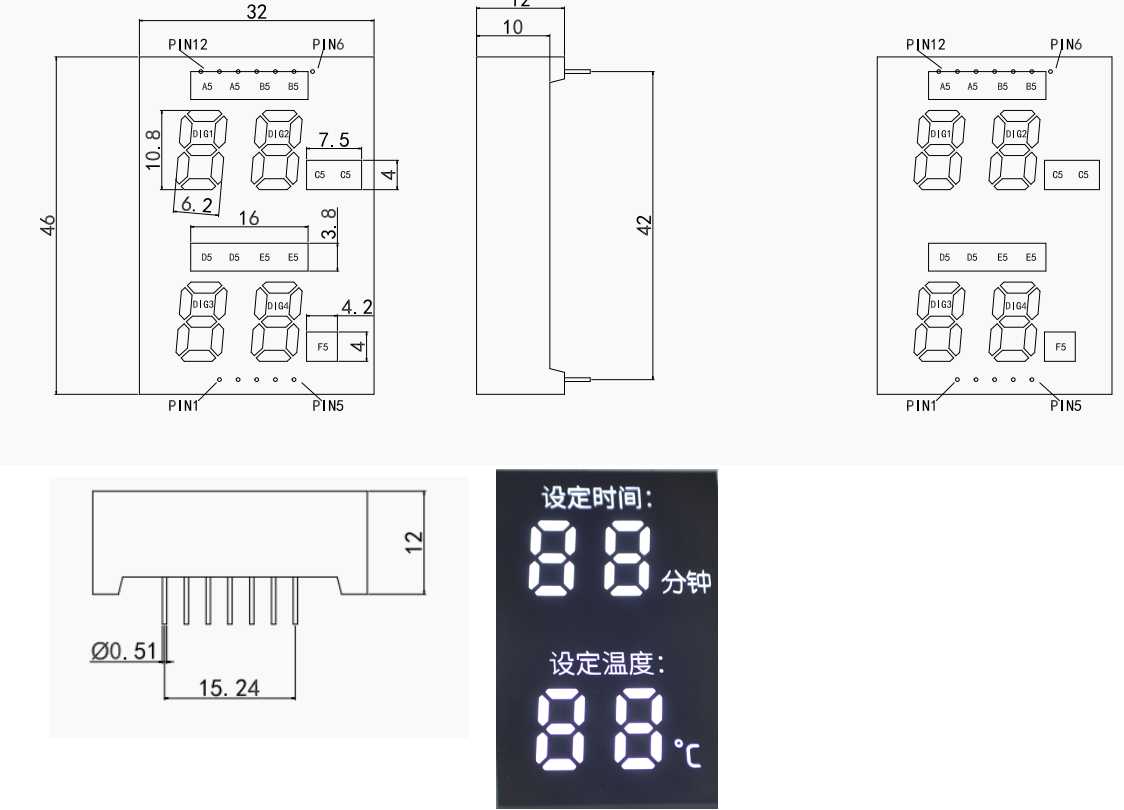

3.数码管XE4632BW白光结构尺寸（Mechanical Outline）:
(未注尺寸公差 Unspecified Tolerances is: ±0.2 发光颜色：白光

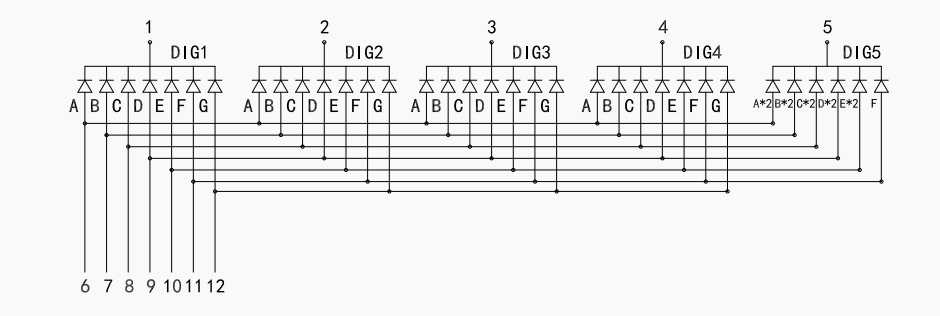

4.数码管XE4632BW白光电路图（Circuit Diagram）:
5.数码管XE4632BW白光《QA成品检验方法》：
|
判定类别 Standard |
判定范围 ITEM |
MAJOR | MINOR |
|
成 品 检 验 判 定 标 准 |
外 观 检 验 Surface check condition |
A. 膜纸：不齐、贴歪≥0.25mm。 Membrane: not uniform or deflective that must be less than 0.25mm, B. 引脚氧化或掉铜皮、或不按要求上锡披峰。 The pins are oxygenation or lose copper or cannot meet the SPEC of soldering reliability. C. 条形歪斜、松脱、脚短/长、膜纸变形、翘起。 Bar deflective, loss, pins short/longer, membrane distortion, tilt. D. 产品弯曲、变形、划伤、毛刺。 Product inflect, scar, burr, |
A. 膜纸不齐导致露出或超宽0.25mm内进0.25mm以下，0.15mm以上；脏、皱等。 Make for bare or exceed width between 0.25mm and 0.15mm caused by membrane were not uniform; dirty, ruck etc. B. 产品反面非有效发光区域有手印、水渍印。 Has the fingerprint or watermark on the background of the product there are not the area of luminous. |
|
尺 寸 检 验 Size check condition |
A. 长、宽、厚等重要尺寸超差≥0.2mm,其它尺寸超差在0.25mm以上。 The tolerance of Length, width and thick must ≥0.2mm and other tolerance more than 0.25mm. B. 膜纸过大在0.25mm以上。 Membrane over than 0.25mm |
A. 虚边、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。 The size tolerance of product that caused by burr edge shall between 0.1-0.2mm. B. 小于严重缺陷的尺寸超差。 Less than the important tolerance . |
|
|
功 能 发 光 效 果 检 查 Functional check condition |
A. 管芯发光颜色不符合图纸要求。 The color of luminous is differenced for the SPEC. B. 闪亮、颜色/色差、暗光、暗带与样板相差较大。 Flash, color, dark light that more difference than the golden sample. C. 膜纸漏光直径≥0.25。 For the membrane the diameter of light Leakage≥0.25. |
A. 轻微色差、暗光、暗带、暗斑。 Minor of the chromatism, dark light, dark spot. B. 两端部发光不均匀。. The luminescence is asymmetry at the two ends. |
