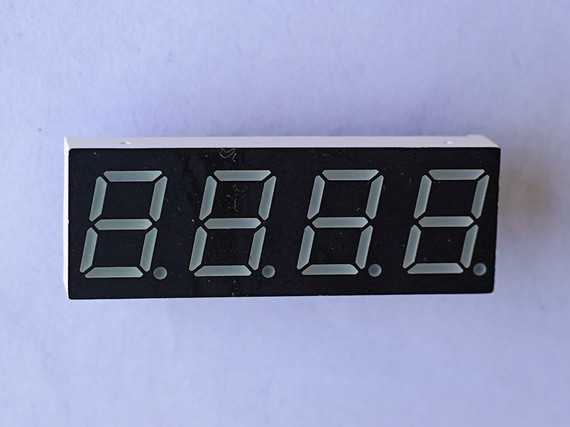

四位数码管ZB-5461AS
- 咨询热线：15626546861
-
-
产品详情
-
联系我们
1.四位数码管ZB-5461AS特征描述（Character & Description）：
v 字节高度为 0.56 英寸（14.2mm）
v 本产品使用芯片发光颜色为红光，共阴
v 封装方式为灌胶型、黑面白胶
v 可连续扫描驱动各字节
v 满足低能耗需求
v 良好的显示效果、宽视角
v 固态封装，稳定性高
v 建议用定电流方式驱动，安装使用时注意防静电
2.四位数码管ZB-5461AS极限参数（Limit Parameters）：
| 参数 | 符号 | 额定参数 |
| 脉冲电流 (1/10 秒、10KHZ) | Ifp | 80mA |
| 直流电流 | If | 20mA |
| 反向电压 | Vr | 5V |
| 工作温度 | Topr | -25 to +50℃ |
| 储藏温度 | Tstg | -25 to +50℃ |
| 焊接温度: 1/16 英寸焊锡停留时间最长 5 秒 | 260℃ |
*当工作温度高于 25℃时，Ifm,Ifp 和 Id 必须降低；电流降低率是-0.36mA/℃（直流驱动），或-0.86mA/℃
（脉冲驱动）功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件 Ifm 或 Ifp 的 60%。
For operation above 25℃, The Ifm Ifp & Pd must be derated, the Curent derating is –0.36mA/℃ for DC
drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current
must not more than the 60% of the Ifm or Ifp according to the working temperature.
光电特性（Optical & Electronics Characteristic）：
| 参数 | 符号 | 条件 | 平均值 | 最大值 | 单位 |
| 正向电压 | VF | IF=5mA | 1.6 | 2.6 | V |
| 反向漏电流 | IR | VR=-10V | --- | 0.5 | uA |
| 发光强度 | IV | IF=5mA | 70 | 90 | mw |
| 波长 | λP | IF=5mA | 620 | 625 | nm |
| 带宽 | △λ | IF=10mA | 40 | - | nw |
| 查看角度 | 2θ1/2 | IF=10mA | 60 | - | Deg |
3.四位数码管ZB-5461AS外形尺寸规格（Dimension）: (未注尺寸公差 Unspecified Tolerances is: ±0.2 发光颜色：红光

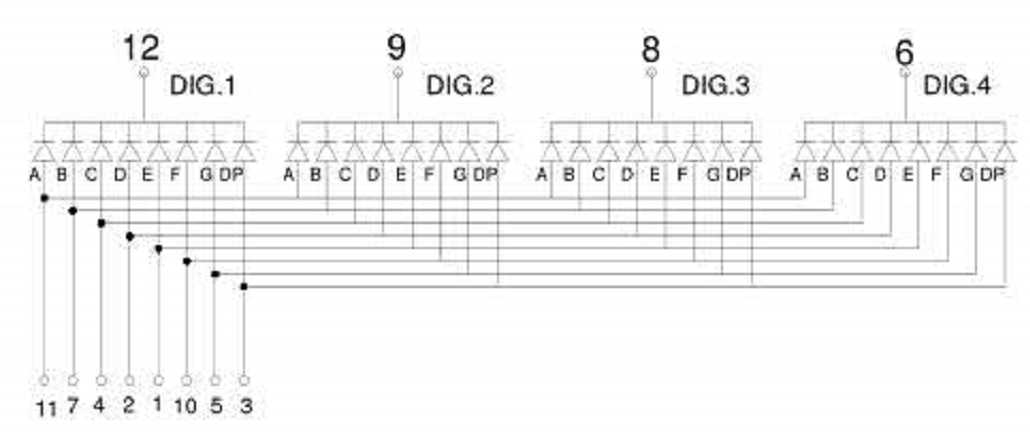

4.四位数码管ZB-5461AS电路原理图：
订购：四位数码管ZB-5461AS
-
、
