简易共负极七段数码管电路图大全

文章出处：xinen 人气：发表时间：2020-04-02 18:35

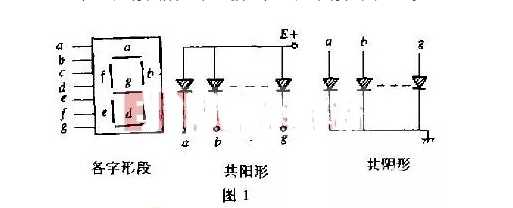

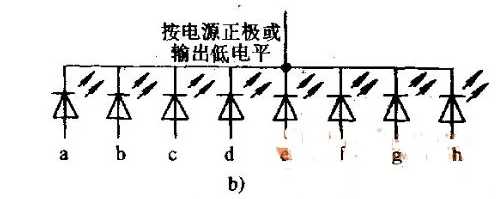

共负极则是把全部LED的负极联接到相互触点com，而每一LED的阳极氧化各自为a、b、c、d、e、f、g及dp（小数位），如下图图示。图中的八个LED各自与上边哪个图中的A~DP每段相对性应，根据操纵每个LED的亮灭来显示信息大数字。

分辨公负极和公阳极氧化

找公共性共阴和公共性共阳：最先，人们找个开关电源（3到5伏）和一个1K（好几百欧的也行）的电阻器，VCC串连个电阻器后和GND接在随意两个脚底，组成有很多，但总有一个LED会发亮的，寻找一个就可以了，随后GND没动，VCC（串电阻器）逐一碰剩余的脚，如果有好几个LED（一般是八个），那它就是说共阴的了。反过来用VCC没动，GND逐一碰剩余的脚，如果有好几个LED（一般是八个），那它就是说共阳的。还可以立即用数字万用表，红直流电流表是开关电源的正级，黑直流电流表是开关电源的负级。

简易共负极七段数码管电路原理图（一）

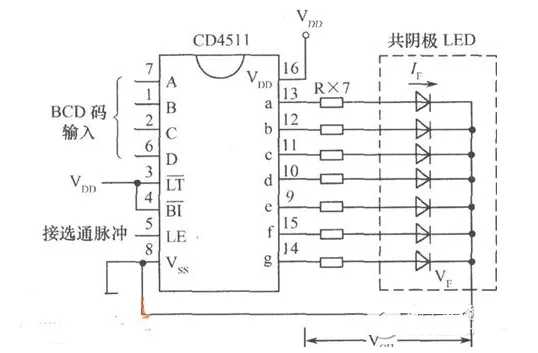

CD4511是一片CMOSBCD—锁存/7段译码/控制器，用以驱动器共负极LED（七段数码管）显示屏的BCD码—七段码译码器。

它具备BCD变换、消隐和锁存操纵、七段译码及驱动器作用的CMOS电源电路能出示很大的拉电流量。可立即驱动器共阴LED七段数码管。

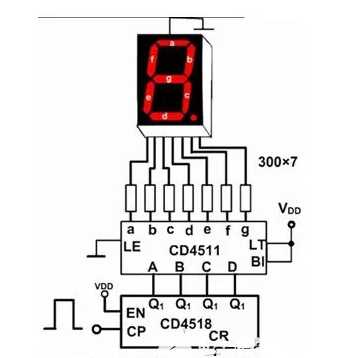

下列是cd4511七段数码管驱动器电路原理图。是CD4511保持LED与单片机设计的并行接口方式。

简易共负极七段数码管电路原理图（二）

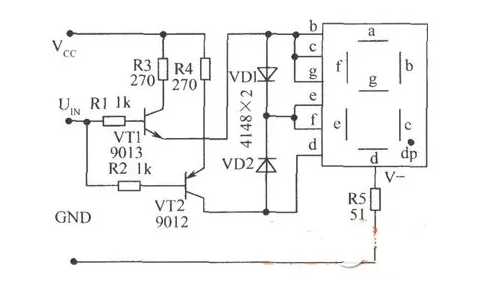

如下图所示电源电路，正开关电源Vcc和地端GND用铁夹与被测电源电路相接，UIN端根据探头接被测量点。当被测量点为低电平时，VT1通断，h、c、g笔段为低电平并发亮，另外经防护管VD1使e、f笔段也发亮，七段数码管显示信息出H字型；被测量点为高电平时，VT2通断，d、e、f笔段发亮，显示信息1字型。VD1、VD2起隔离作用，并进行逻辑性“或”的作用（也能用二键入端或门替代），使显示信息H或L时e、f笔段均发亮。调节R3、R4尺寸可更改高、高电平的检验阀值，调节R5可更改七段数码管发光泽度。
