8段数码管引脚图,8段数码管动态显示详解

数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。数码管按段数可分为七段数码管和八段数码管,八段比七段数码管多一个发光二极管单元，也就是多一个小数点（DP）,这个小数点可以更精确的表示数码管想要显示的内容；按能显示多少个（8）可分为1位、2位、3位、4位、5位、6位、7位等数码管。　

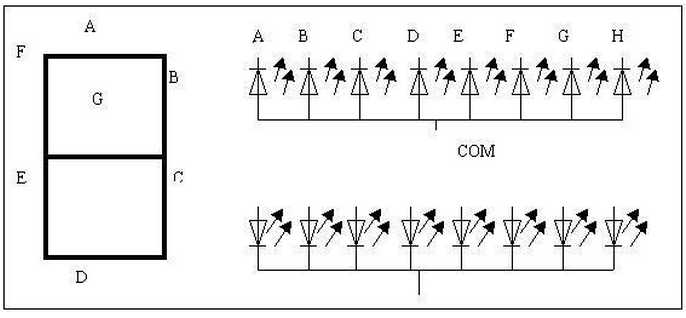

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。

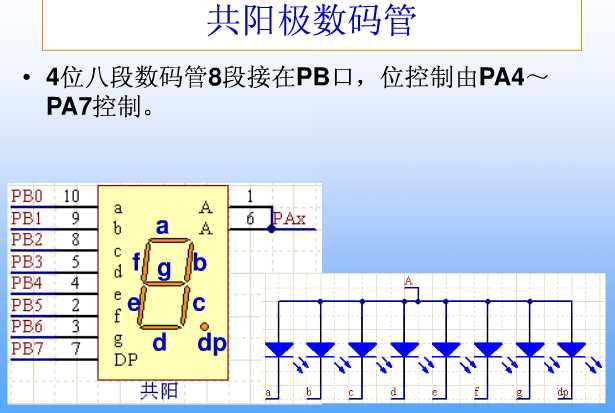

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。

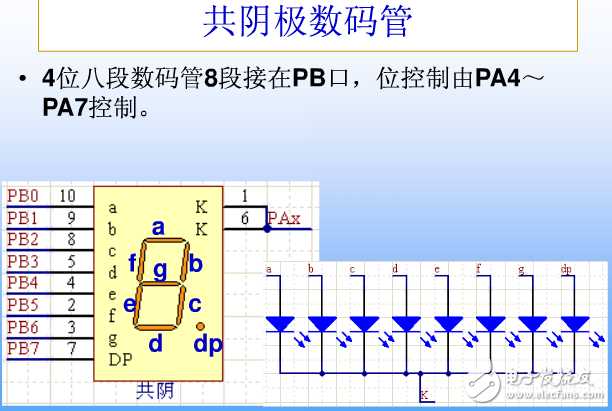

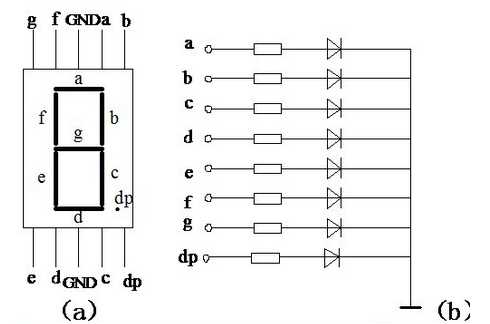

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。


怎样测量数码管引脚，分共阴和共阳？　　

找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了。

然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。

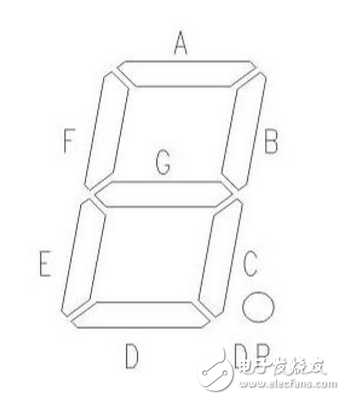

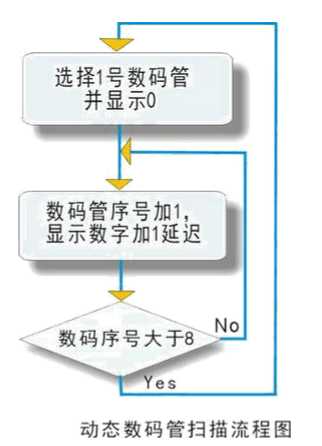

8 个数码管它的数据线并联接到 JP5， 位控制由 8 个 PNP 型三级管驱动后由 JP8 引出。　我们分别把他命名为 A，B，C，D，E，F，G，H。搞懂了这个原理， 我们如果要显示一个数字 2， 那么 A，B，G，E，D 这 5 个段的发光管亮就可以了。也就是把B，E，H（小数点）不亮，其余全亮。根据硬件的接法我们编出以下程序。

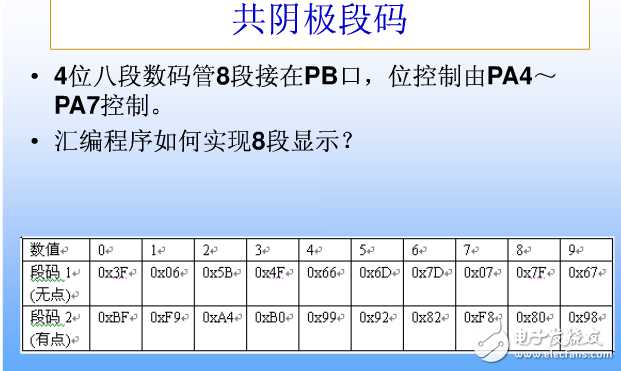

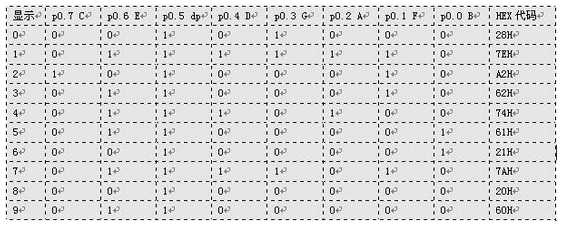

当然在此之前，还必须指定哪一个数码管亮，这里我们就指定最后一个 P2.7。　显示数字 2 则是 C，F，H（小数点）不亮，同时由于接法为共阳接法，那么为 0（低电平）是亮为 1（高电平）是灭。从高往低排列，（p0.7_p0.0）写成二进制为 01111110， 把他转化为 16 进制则为A2H。我们可以根据硬件的接线把数码管显示数字编制成一个表格， 以后直接调用就行了。
