如何用万用表测定LED数码管是共阴还是共阳？

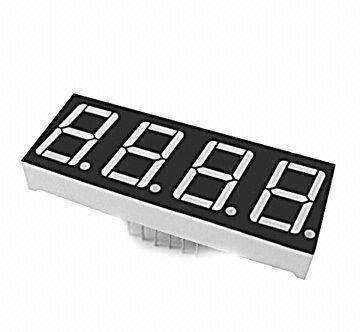

如何用万用表测定数码管是共阴还是共阳？以常见的4位数码管为例来说明，实现步骤：



一、 打开万用表电源，转到二极管档。

二、万用表的红笔或黑笔固定在数码管的任一引脚上。

三、另一颜色的笔遍历其他所有引脚。

四、步骤三中如果数码管有任一段亮起，则跳到(步骤五);如果都没有亮，则跳到(步骤六)。

五、如果有且仅有一段亮，同时遍历笔是红的话，则判定数码管是共阳(同时遍历笔是黑的话，则判定数码管是共阴);如果有多段亮，同时遍历笔是红的话，则判定数码管是共阴(同时遍历笔是黑的话，则判定数码管是共阳)。

六、固定笔和遍历笔对调，跳到(步骤三)。
