一位共阳极LED数码管的引脚详情分析

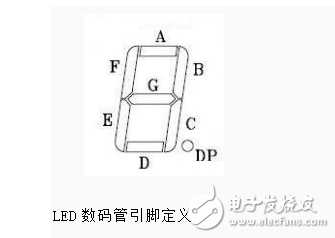

LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a，b，c，d，e，f，g，dp来表示。当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的 2个8数码管字样了。如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

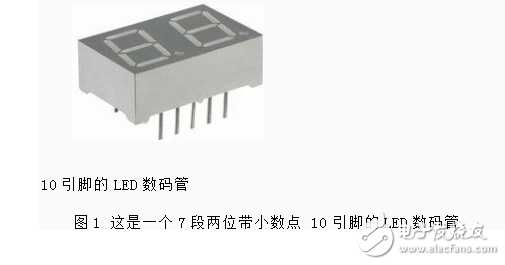

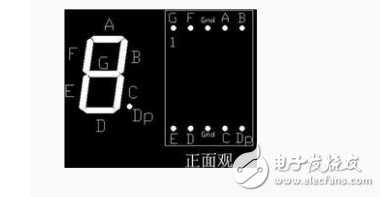

　　led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。位数有半位，1，2，3，4，5，6，8，10位等等。。。。，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。颜色有红，绿，蓝，黄等几种。led数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。下面将介绍常用LED数码管内部引脚图片

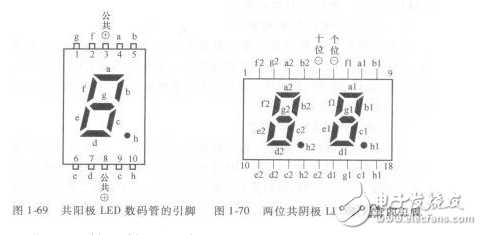

　　一位共阳极LED数99-216码管共10个引脚，其中③、⑧两引脚为公共正极（该两引脚内部已连接在一起），其余8个引脚分别为七段笔画和1个小数点的负极，如图1-69所示。

　　两位共阴极LED数码管的引脚

　　两位共阴极LED数码管共18个引脚，其中⑥、⑤两引脚分别为个位和十位的公共负极，其余16个引脚分别为个位和十位的笔画与小数点的正极，如图1-70所示。

　　LED数码管的特点与工作原理

　　LED数码管的特点是发光亮度高、响应时间快、高频特性好、驱动电路简单等，而且体积小、重量轻、寿命长、耐冲击性能好。

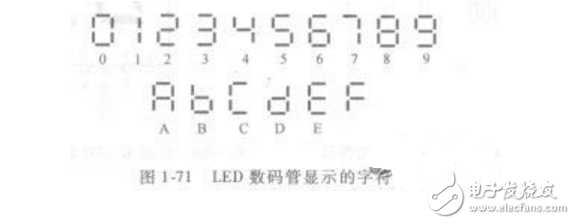

　　七段数码管将七个笔画段组成“8”字形，能够显示“0~9”10个数字和“A~F”6个字母，如图1-71所示，可以用于二进制、十进制、十六进制数的显示。

　　LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

　　A、静态显示驱动：

　　静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位*器*进行驱动。静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5&TImes;8=40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢。故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的复杂性。

       B、动态显示驱动：

　　数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划“a，b，c，d，e，f，g，dp ”的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。

　　透过分时轮流控制各个LED数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位元数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极体的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示资料，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O埠，而且功耗更低。

　　7段LED数码管是利用7个LED（发光二极管）外加一个小数点的LED组合而成的显示设备，可以显示0~9等10个数字和小数点，使用非常广泛。
