七段数字显示器简介

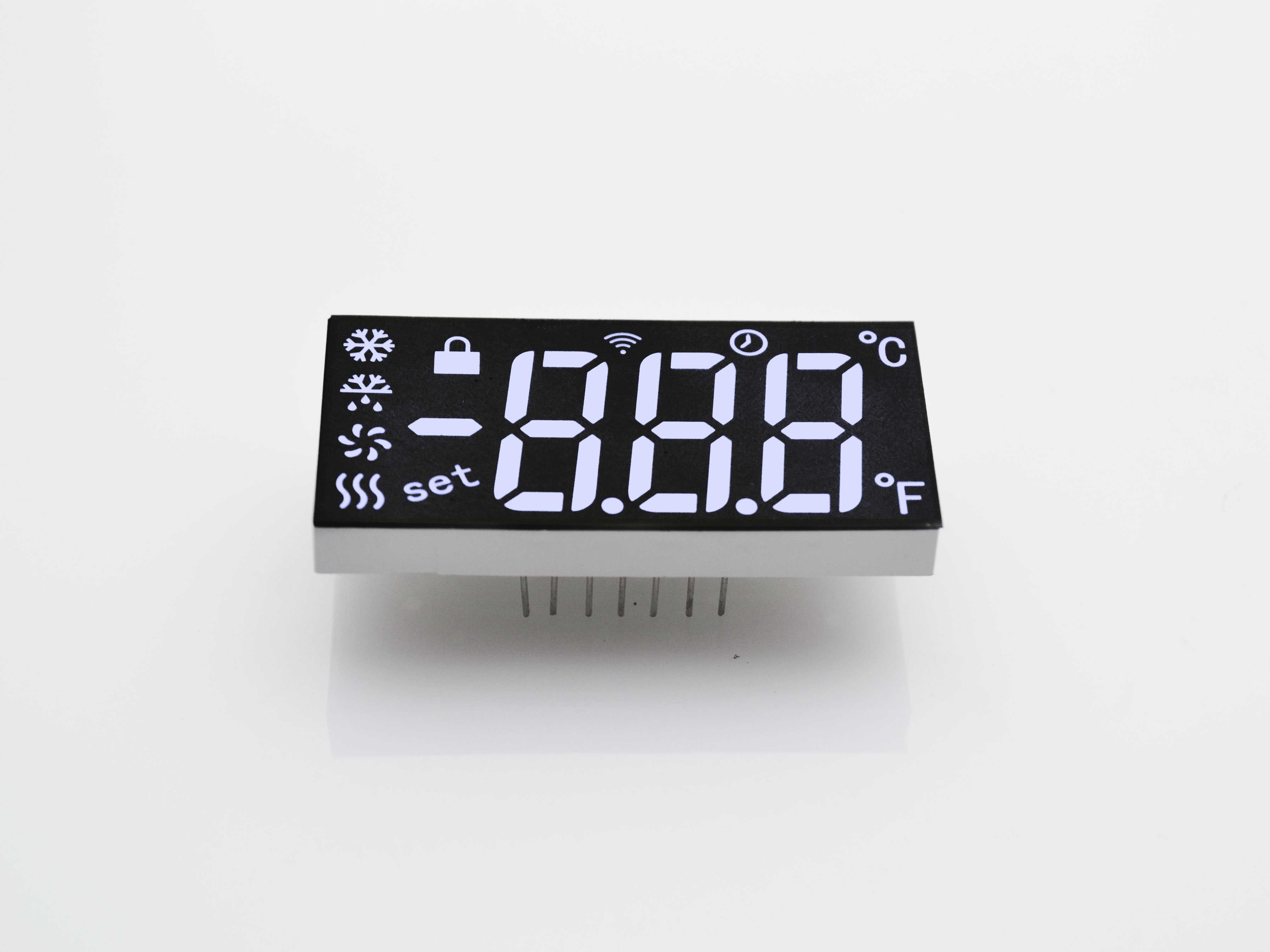

7段LED或7段显示器是一种电子显示设备，用于显示十进制数字来代替更复杂的点矩阵显示器。 7段LED用于许多应用，例如电子表，数字钟和其他此类电子设备。

顾名思义，这些电子组件由7个段组成，这些段用于显示0到9之间的每个数字。这些段以矩形模式排列，每个侧面分别放置两个垂直段，一个水平段放置在顶部和底部。此外，另一个线段被放置为将矩形水平平分。这样，获得的数字为数字“ 8”。这些段由小写字母“ a”至“ g”标识，小写字母从顶部的“ a”开始并顺时针旋转，中间段为“ g”。

在一些7段LED中，附加段用于表示小数点，并称为DP。在某些LED中，还包括一个额外的三角形，以将​​该小数点转换为逗号，从而提高了较大数字的可读性。 7段显示中的大多数都是倾斜的，以使数字看起来像是用斜体写的。这允许一个数字与另一个数字倒置放置，以使两个小数点在数字之间看起来像冒号。这些电子部件设备的这种布置被广泛用于数字时钟显示器中。
