LED数码管型号命名方法及含义
文章出处：-1 人气：发表时间：2020-07-15 16:22
国产LED 数码管的型号命名方法及含义：
国产 LED数码管的型号命名由四部分组成，各部分含义见下表。
第一部分用字母“BS”表示产品主称为半导体发光数码管。
第二部分用数字表示 LED 数码管的字符高度，单位为 mm。
第三部分用字母表示 LED 数码管的发光颜色。
第四部分用数字表示 LED 数码管的公共极性。
| 第一部分：主称 | 第二部分：字符高度 | 第三部分：发光颜色 | 第四部分：公共极性 | |||
| 字母 | 含义 | 用数字表示数码管的字符高度，单位mm | 字母 | 含义 | 数字 | 含义 |
| BS | 半导体发光数码管 | R | 红 | 1 | 共阳 | |
| G | 绿 | |||||
| 2 | 共阴 | |||||
| OR | 橙红 | |||||
（表一：国产LED数码管型号命名及含义）
例如：
BS 12.7 R—1（字符高度为 12.7m 的红色共阳极 LED 数码管）
BS——半导体发光数码管
12.7——12.7mm
R——红色
1——共阳
再举个例子：
XE -- S 056 1 2 A EG
1 2 3 4 5 6 7
1： XE 表示深圳市信恩光电有限公司
2： S 表示数码管
3： 表示 8 字高度
056 表示 8 字高度为 0.56 英寸
150 表示 8 字高度为 1.5 英寸
4： 表示 8 字位数
1 表示单位
2 表示双位
3 表示三位
4 表示四位
5： 模具号
6： 极性
A、 C、 E． 。。。。 共阴
B、 D、 F． 。。。。 共阳
7： 颜色代码
R 红色
H 高亮红
S 超高亮红
G 黄绿
PG 纯绿
E 橙红
Y 黄色
B 蓝色
EG 橙红双色
HG 高亮红双色

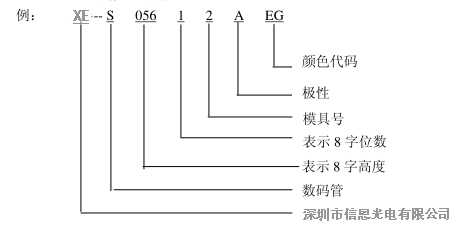

（如图：LED数码管型号命名方法）
