家电电器中的数字图案显示是怎么实现的

文章出处:xinen 人气:发表时间:2020-05-14 12:31

人们在平常生活或工作中怎么操纵显示电冰箱、冼衣机和微波炉等LED数码管照亮和显示信息?实际上,在其中一些秘密透露给大家。

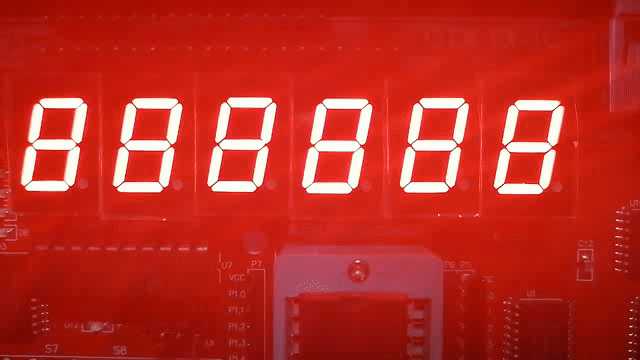

电冰箱数码管显屏图示


这些显示内容,它们全是有一个接一个led二极管所组建的排位显示信息LED(LightEmittingDiode)屏幕、液晶LCD(LiquidCrystalDisplay)屏幕、CRT屏幕等。LED、LCD显示器有二种显示信息结构:段显示信息(7段、米字型等)和点阵显示信息(5×8、8×8点阵等)

电冰箱数码管显示屏电路图


如圖图示二种分成共负极和共阳级,留意分辨这二种差异的接线方法。以便显示信息数子或标识符,务必对数子或标识符开展代码。7个LED数码管加1个小数位加一起便是八段,故此为led二极管屏幕提供的源代码恰好是一个字节。



人们以共阳级为例子,来实际操作1个LED数码管,例如显示信息为1,那么所对应的abcdefg7段针角要为电位二进制为00000110,转化为16进制为06,在单片机所对应的位则为0x06,由于单片机輸出的电流太小故此不足以驱动二极管故此还需要在中间加上74HC573锁存器,其輸出电流较大(如下图)由于单片机信号輸出时间比较短需要锁存器锁住排位显示信息。

在好几个LED数码管集成化联接一起时,就可以显示信息许多 位二十六字母和小写数字,由于要减缩针角,故此多名数子显示信息时,規定了“段选”和“位选”,段选确定显示信息什么数子,位选确定显示信息哪一位,两个位选的针角分别联接与P2^6和P2^7,下边人们開始写下1号LED数码管显示信息1的程序流程吧,首要选取1号LED数码管显示信息,需要位选端显示信息高电位,开启位选要求P0口輸出11111110转化为16进制为fe,然后位选显示信息低电位关闭锁存,则打开了第一个LED数码管,下边一步輸出我们要显示信息的数子,例如1,照亮的LED排位为bc段为二进制00000110转化为16进制为06。



看那样就可以轻轻松松完成显示信息啦!

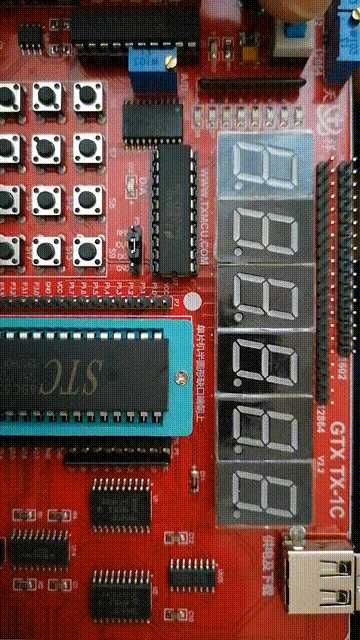

数码管显示屏测试显示效果图示

下边人们再提升难度系数,把六个发光二极管按1~F持续转变显示信息,首要导入1个关键词code代码,界定的代码立即分配到程序流程空间中,不占据存储空间,再导入数组名table,table[]中的[]为元素,table[]后面加分号{},用于存放元素,元素之间用逗号隔开,用于存放0~f16个符号的对应元素。

显示信息效果如下

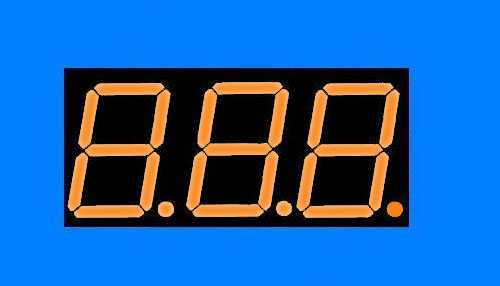

数码管显示屏效果图
