LED数码管不管是是多少位连接起来的,总会有个共阳或共阴的情况。由于节省LED数码管模快的脚位数目,就将每一个段码的全部阳极或阴极并联在一块,建立1个公共性的阳极或阴极。在制做线路和订购元器件的过程中一定要知道你所用的LED数码管是共阳还是共阴。

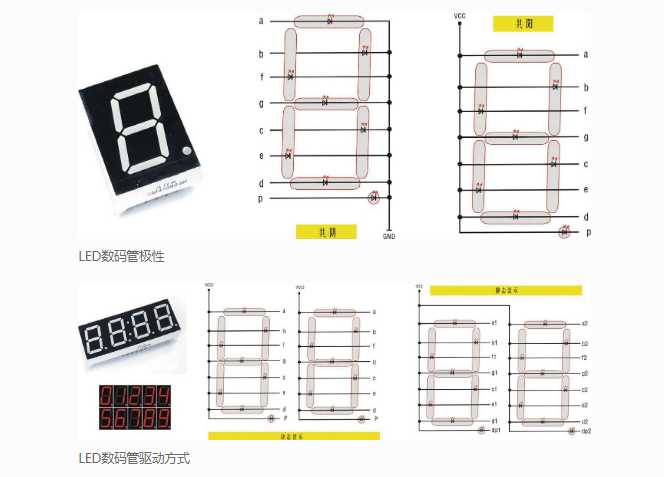

假如订购2位或位之上的LED数码管时,不单正负情况外也要考量驱动模式的情况。小编以共阳的LED数码管举例,将2个共阳LED数码管的阳极端并联在一块,把各个LED数码管的全部段码的阴极都引过来,如此就建立了静态显示所须要的LED数码管架构。

静态显示方式适用在运用数字集成电路来驱动显示的线路中应用,只需将共阳极接通开关电源上,接下来各自用数字集成电路来操纵每段码的阴极接地,就可以完成数字的显示了。

再有一类显示方式,是将各相匹配段码的阴极并联在一块,而将各个位码的公共性端阳极分离。当想要第1位LED数码管显示数字3的过程中,只需在vCC1端加高电平(VCC2端断掉),并在公共阴极端相匹配3的段码(a、b、C、d、g)接地就可以了。

当想要第二位LED数码管显示数字7的过程中,只需在∨CC2端加高电平(VCC端断掉),并在公共性阴极端相匹配7的段码(a、b、C)接地就可以了。当用单片机或其他CPU操纵将转换速度更加非常快时,人们的眼镜便会体验3和7是同時显示的了。

由于这类显示方式须要快速的转换显示,因此被称作“动态显示”,相比的前一类模式被称作“静态显示”。动态显示模式不管是是多少位的LED数码管,在同一时间段内只要在其中1位被亮起,因此较为节电。但却须要高速运行的线路来驱动,然而在单片机工艺风靡的当下,用单片机还是专用的动态显示驱动芯片来驱动LED数码管早已不是情况(常用的LED数码管显示驱动芯片有、等)。特别注意在订购LED数码管时要了解清楚LED数码管的公共性正负,初次应用的LED数码管需要先用数字万用表检测每段码和脚位的对应关系。
