数码管显示数字表

led数码管由7个LED排列和一个小数位的独立LED组成的。显示屏可以由数字0-9组成，以显示十进制数字。

led数码管通常与某种形式的计数器一起使用，并且可能需要解码器，以便为每个相应的数字，字母或符号点亮正确的段。

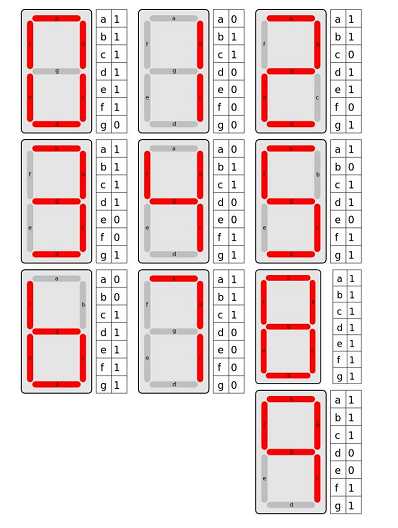

数码管0-9显示数字表

真值表通过照亮适当的段来显示每个数字的形成方式。 1是右对齐的，而6和9没有尾巴。




 数码管显示数字 0~9程序

#include<reg51. h>
void delay(void)
{
unsigned char i, j;
for(i=0; i<255; i++)
for(j=0; j<255; j++) ;
}
void main(void)
{
unsigned char i;
unsigned char code
Tab[10]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90} ;
//前面加关键字 code ， 可以大大节约单片机的存储空间
P2=0xfe; //P2. 0 引脚输出低电平， 数码显示器 DS0 接通电源工作
while(1) //无限循环
{
for(i=0; i<10; i++)
{
P0=Tab[i]; //让 P0 口输出数字的段码 92H
delay() ; //调用延时函数
}
}
}

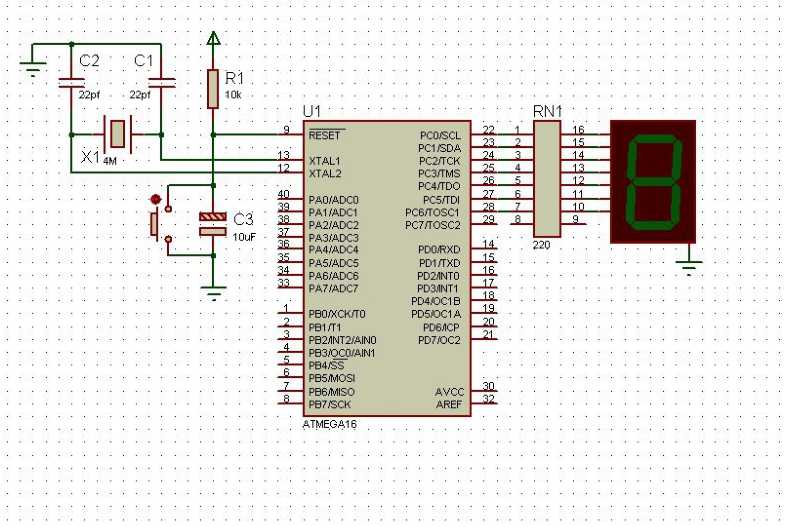

单只数码管显示0到9
