LED点阵屏显示原理及接口

无论是单个LED（发光二极管） 还是八段码显示器（数码管） ,都不能显示汉字等复杂的字符、 图形信息,这主要是因为它们没有足够的信息显示单位。 LED点阵显示是把很多的LED按矩阵方式排列在一起,通过对各LED发光与不发光的控制来完成各种字符或图形的显示。 最常见的LED点阵显示模块有5×7（5列7行） ,7×9,8×8结构,前两种主要用于显示各种西文字符,后一种可用于大型电子显示屏的基本组建单元。

 1． 8×8 LED点阵简介

• 8×8LED点阵的外观及引脚图如图1、2所示,其等效电路图如图3所示。 图3中只要各LED处于正偏（Y方向为1 ,X方向为0） ,则对应的LED发光。 如Y7（0） =1 ,X7（H） =0时,则其对应的右下角的LED会发光。 各LED还需接上限流电阻,实际应用时,限流电阻即可接在X轴,也可接在Y轴。

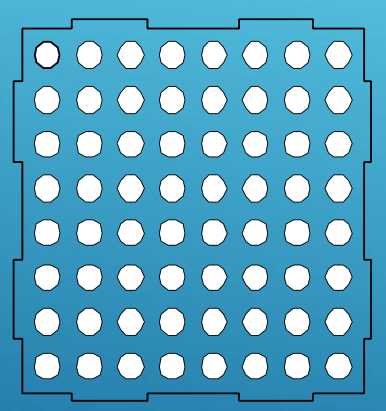

图1 8×8点阵的外观

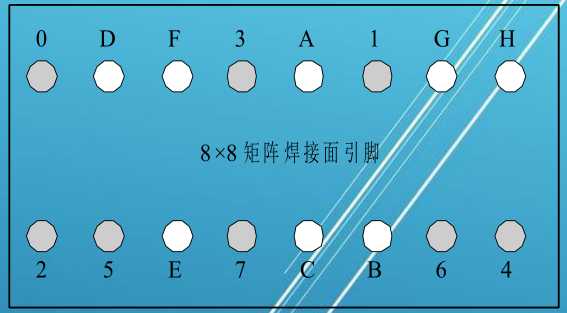

图2 8×8点阵的引脚图

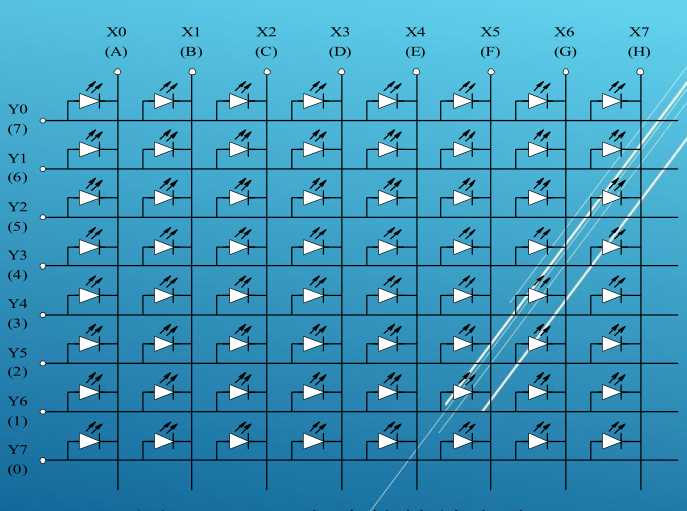

图3  8×8点阵的等效电路

2． LED大屏幕显示器接口电路

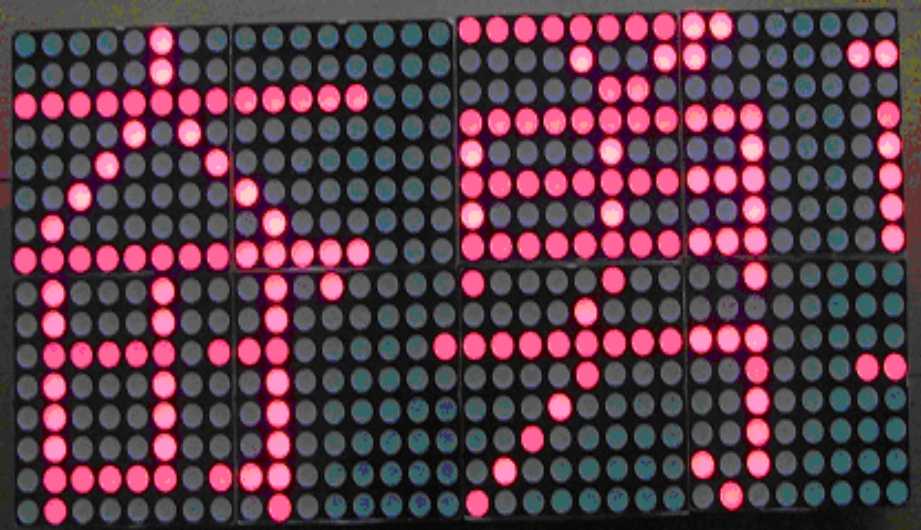

• 多个LED点阵显示器组合在一起就可以形成LED大屏幕显示器,通过单片机的控制,大屏幕显示器不仅能显示文字,还可以显示图形、图像,而且能产生各种动画效果,是广告宣传、新闻传播的有力工具。 LED大屏幕不仅有单色显示,还有彩色显示,其应用越来越广泛,已渗透到人们的日常生活之中,如图4所示。


图4 LED大屏幕显示器的应用

【例7.3】 如图5所示,8× 8 LED点阵的16个引脚直接由端口驱动,用动态显示方法,编写程序,在如图5所示的8×8LED大屏幕上显示雨伞图形。


图5 8×8LED点阵与51 单片机的接口电路

解: 根据题意分析,要显示的是一个固定的图形,程序设计的思路与数码管LED显示基本相同: 首先选中8×8 LED的某一行,然后通过查表指令得到这一行要点亮的状态所对应的码型,并送到相应的端口,延时一定时间(1 ms)后,再选中下一行、 送该行的显示状态码型、 延时……

• 如此循环直至8行均显示一遍,时间约为8ms,然后再从第一行开始循环,利用人眼的视觉暂留作用,在8×8大屏幕可看到稳定的图形。
