led数码管显示接口和显示方式

在各种控制仪表面板、 数字时钟、 倒计时系统中， 七段数码管显示器都有着广泛的应用。

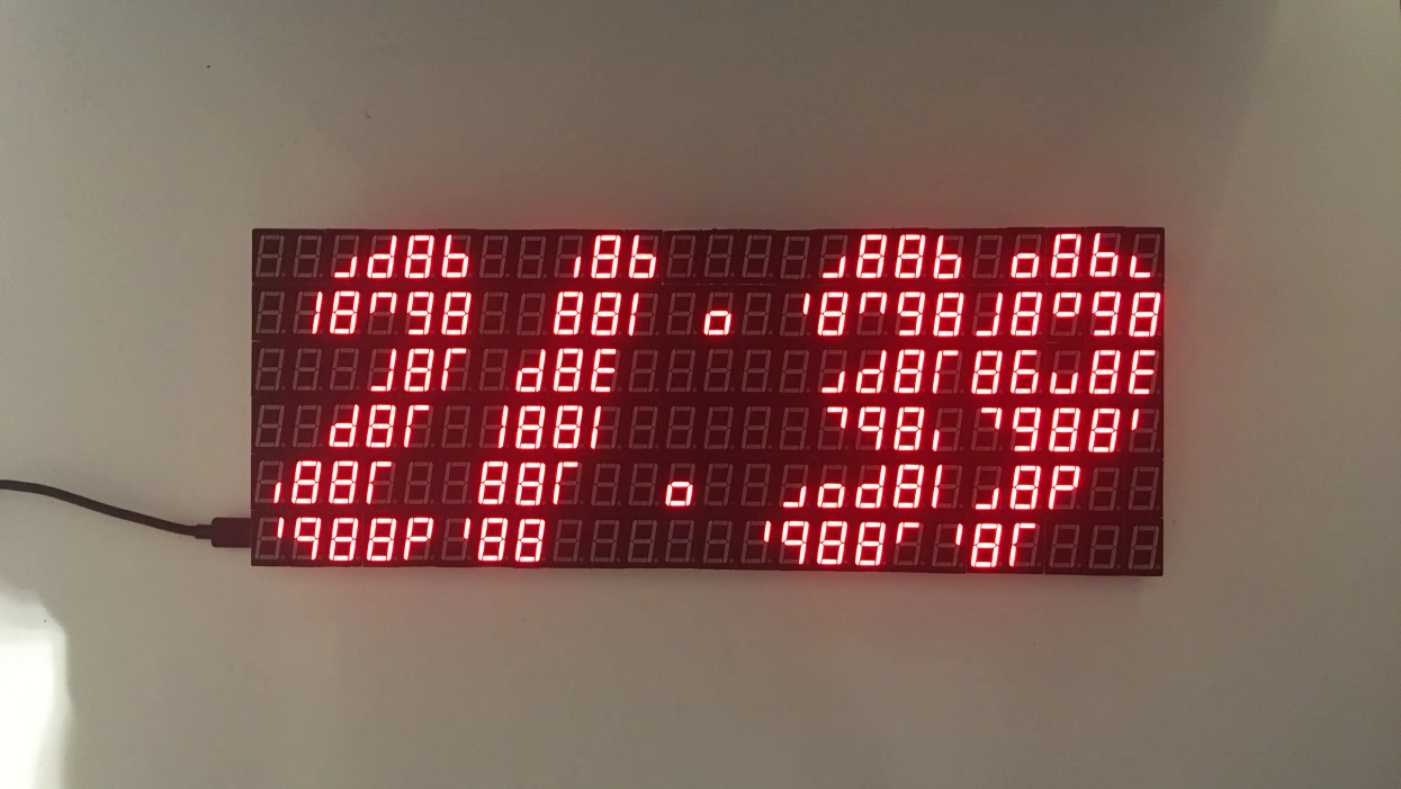

led数码管数字时钟图1

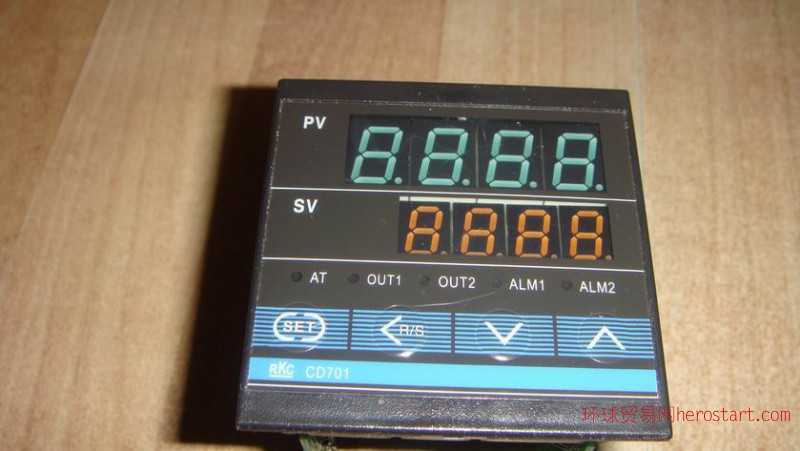

led数码管温控器图2

1，LED数码管接口技术

LED显示器的结构原理

• LED显示器用发光二极管显示字段，分为共阴极和共阳极两种。下图是八段共阴极LED数码管， 它将八个发光二极管阴极共地。 当某发光二极管要点亮时， 只需在该发光二极管的阳极加高电平即可。

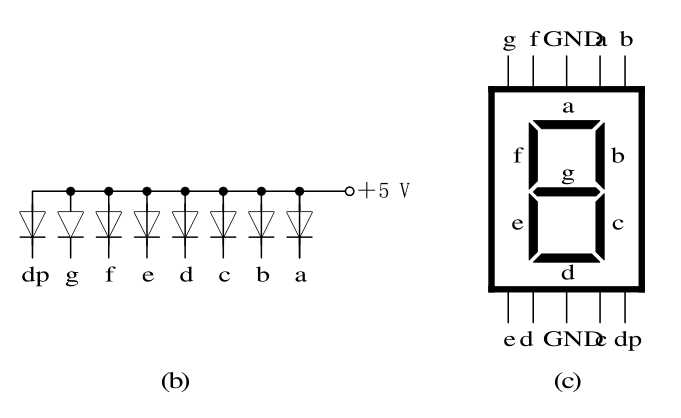

下图是八段共阳极LED数码管， 它的操作与共阴极相反。



                                  (b) 共阳性；                                                   (c) 管脚配置

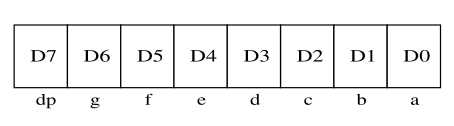

图3 字形码数据格式

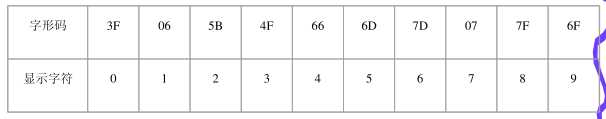

• 图4共阴极LED数码管字形码表


2  LED数码管的显示方式

• 1 ． 静态显示方式

• 在静态显示方式中， 各位的共阴或共阳极连接在一起接地或接+5 V， 每位的段选线(a～dp)与一个8位并行口相连。 如图8-7所示， 它是一个4位的静态显示电路， 之所以称之为静态显示电路，是由于显示器的各位相互独立， 而且各位的显示字符一经确定， 相应的输出将维持不变， 直到显示另一个字符为止。

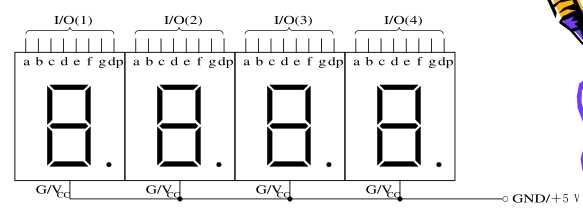

图8-7 4位LED静态显示电路图

2. 动态方式

• 为了克服静态显示方式的缺点，节省I/O口线， 人们常常使用动态显示方式。 它将所有led数码管的a、 b、 c、 d、 e、f、 g、 sp引线并联在一起， 由一个8位
I/O口控制， 而公共端由另一个I/O口控制。 应用时， 轮流送入每个LED的字形码与位选码， 利用人的视觉暂留现象来显示各位的字符。 图8-8是一个8位LED
动态显示电路图.

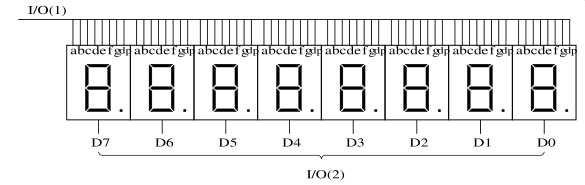

图8-8 8位LED动态显示电路图

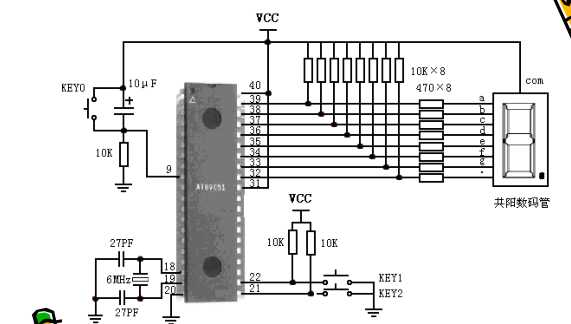

共阳led数码管电路原理图
